美国REI CMA-100 有线信号检查仪-有线分析器

有线信号检查系统(CMA-100)是一款高增益的有线系统检查设备,可用于探测和鉴别某些连接在建筑物线路上的监视设备。包括:电话线,局域网,服务器系统,安全系统等。这一多功能放大器有一个内置的交流/直流数字化电压表,可选滤波器和一极广的动态范围。平衡和不平衡的高阻抗输入可连接多种可疑的导线。CMA-100也提供一可调整的直流偏置电压从-15V—+15V,常用在一些对电压和电流敏感的并与许多类型的线连接兼容的设备。所有这些功能都归于这一复杂的自动增益控制电路,其它任何同类设备所不能与之匹敌的。

    品牌:REI

    型号:CMA-100

咨询热线0755-28685967
立即咨询
    一、产品介绍:

    有线信号检查系统(CMA-100)是一款高增益的有线系统检查设备,可用于探测和鉴别某些连接在建筑物线路上的监视设备。包括:电话线,局域网,服务器系统,安全系统等。这一多功能放大器有一个内置的交流/直流数字化电压表,可选滤波器和一极广的动态范围。平衡和不平衡的高阻抗输入可连接多种可疑的导线。CMA-100也提供一可调整的直流偏置电压从-15V—+15V,常用在一些对电压和电流敏感的并与许多类型的线连接兼容的设备。所有这些功能都归于这一复杂的自动增益控制电路,其它任何同类设备所不能与之匹敌的。

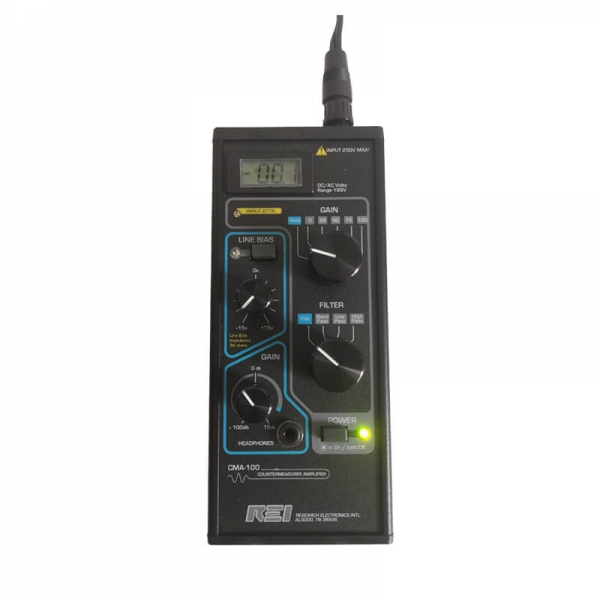

     美国REI CMA-100 有线信号检查系统
    二、原理应用
    CMA-100有线信号检查系统是一种理想的工具用来分析各类配线中的信号。通过利用未使用的电话双配线或者LAN配线直接连接可疑环境中被隔离的扩音器。通过设备中配备的连接线把CMA接入待检测线路上,经过设备中不同的滤波、增益、偏压等功能,对线路中的多种信息进行采集检测,以检测线路中是否存在异常信号。通过分析捕捉检查线路中电磁信号的变化进行工作的,由于电话线路中电信号变化产生的电磁信号,该设备通过对线路中电磁信号频率、强度以及调制方式的分析测试来检查通讯线路具体被窃听的信息。

    三、技术说明

    输入阻抗:
    • 50k欧平衡

    • 普通模式抑制:>75dB

    • 最大可用输入:31Vp-p

    • 前置放大自动衰减器:0 到-40dB(通过发光二极管发出超载警告)

    自动增益控制:
    • 动态范围:145dB

    • 手动增益控制:0,25,50,75,100dB

    • 耳机增益控制:0—15dB

    • 最大系统增益:115dB

    频率响应:
    • 无滤波器:25Hz-44KHz

    • 高通滤波器:320Hz-44KHz

    • 低通滤波器:25Hz-3.2KHz

    • 带通滤波器:320Hz-3.2KHz

    耳机音频输出:
    线路音频输出:600欧
    偏置控制:
           0到+/-14.5V直流电压,最大5mA(超过电流保护时,输入阻抗降低到3.6k欧)
    数字电压表:
    • 3.5数字位,自动清零,自动极性变换,+/-199.9v直流或交流电源开/低电池发光二极管

    • ​(发光二极管 @6.9v)

    • 电池:9V碱性电池(使用时间一般为5-30小时)

    最大输入电压:
    • 250直流或交流

    • 泄漏电阻:>10兆欧

    规格:
    7.3in×2.75in×1.75in即(185.4mm×69.8mm×44.5mm)
    重量:
           12.1盎斯(343g)
