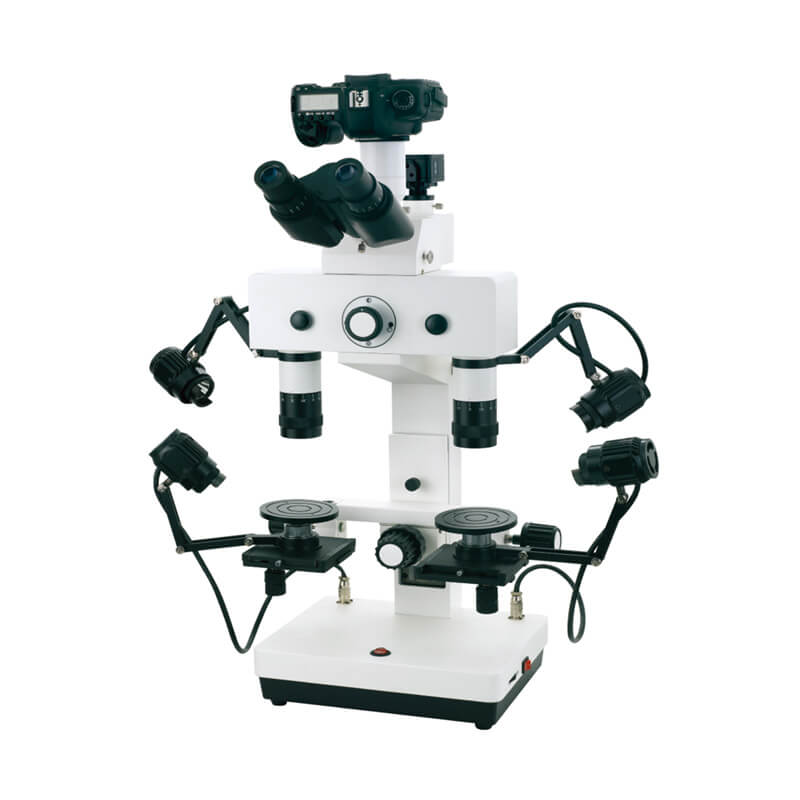

中警思创ZJSC-BJ6C数码比较显微镜

    比对显微镜是一种以一组目镜同时观察左右两物方视场,并运用视场切割、对接、重叠的方法,对两个(或两个以上)物体进行比对的新型显微镜。该仪器成像清晰,分辨率高,可精确鉴别被比对物体间的细微差异。


    品       牌:中警思创
    型       号:ZJSC-BJ6C
咨询热线0755-28685967
立即咨询

    一、特点及用途

        比对显微镜是一种以一组目镜同时观察左右两物方视场,并运用视场切割、对接、重叠的方法,对两个(或两个以上)物体进行比对的新型显微镜。该仪器成像清晰,分辨率高,可精确鉴别被比对物体间的细微差异。

    数码比较显微镜

    ² 可进行左或右单视场、重叠视场和平滑视场分割对接观察,有光阑式棱线一致性可调装置。

    ² 物镜0.7X-4.5X连续可调,有左右物镜倍率一致性微调机构。

    ² 载物台:100mm×100mm;移动范围:横向、纵向、垂直方向均为0-54mm, 水平转动

    0°-360°,台面任意方向倾斜0°—45°。

    ² 两载物台可水平联动扫描,联动范围0-54mm

    ² 粗动升降范围060mm

    ² 标配12V50W匀场照明风冷灯,可选配大功率LED灯,有光强调节旋钮。

    ² 偏振光装置(选购):用于消除杂光、眩光。

    ² 同轴光装置(选购):用于深孔、小孔、光滑客体表面的观察。

    ² 摄影装置:配摄影接筒,可拍照存档。

    ² 摄像装置:配目视摄像同步观察装置。

    ² 电源:220V交流输入,12V直流稳压输入,符合国家安全标准。

    本系列是公安、检察、法院及其院校对枪弹、工具痕迹、指纹、印章、文字、图样、货币等进行比对、检测的理想仪器,也适用于电子、生化、农业、考古、银行、海关等所有需要对物体进行比对检测或鉴别的行业和部门。



    二、主要技术参数

    光学参数一





    目  镜

    系统放大倍率/视场

    目镜(放大倍率/视场直径)

    摄影

    系统

    摄像

    系统

    工作

    距离(mm

    物  镜

    桥  体

    10X

    20X

    3X

    0.44X

    0.7X-4.5X

    1.2X

    8.4X/φ23.8



    54X/φ3.7

    16.8X/φ13mm



    108X/φ2mm

    1.92X

    12X

    实际

    测定

    95

    说明:10.4X(选购)与0.7X物镜及10X目镜组合使用,系统总倍率为3.36X,视场达φ602、如配有25X目镜(选购),系统放大倍率达135X



    三、仪器的外观及安装调焦

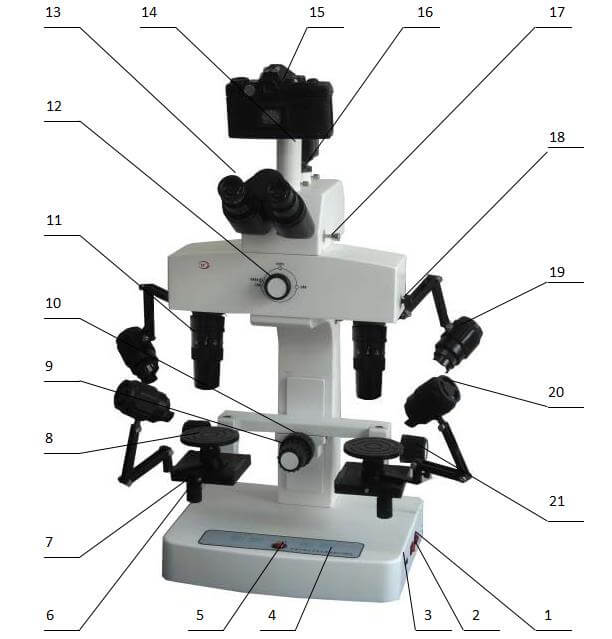

    1. 仪器部件名称如下图:









    1. 枪弹展开仪开关(选购)                2. 灯源切换开关

    2. 调光旋钮                              4. 触摸面板

    5. 总开关                                6. 工作台旋钮

    6. 工作台                                8. 载物台

    9. 联动轮                               10. 连动升降旋钮

    10. 变倍物镜                            12. 棱线轮

    13. 双目头                              14. 摄影接筒

    14. 相机(选购)                        16. 摄像接口

    17. 切换拉杆                            18. 倍率校正轮

    18. LED                               20. 反射灯

    21. 单边升降手轮



    2. 安装、调焦

    1)装上双目头(13),在双目头两镜管中插入所需的相同目镜。

    2)把电源线一端插入底座后侧的电源插座内,另一端接有接地保护的220V电源。

    3)按下电源总开关(5)。

    4)在两载物台面(8)上放置检材和样本。

    5)转动左右变倍轮(11),使左右系统处于相同物镜倍率状态下。

    6)转动调焦轮(10),同时通过目镜观察,直到观察到台面上所放物体的像为止。之后旋转左、右载物台升降轮(21),直到两个像同样清晰为止。如视场内棱线(分割线)不清晰,则转动目镜视度圈调整视度。
