一、产品简介：
ZJSC-XH108T 手持式无线信号检测仪（以下简称108T检测仪），是一款扫描特定区域内无线电信号频率与场强强度的设备。它可以同时测量10MHz到10GHz频段的全波强度，以及10个特定通信频段的信号强度，并将这11个信号强度以柱状图的形式实时呈现在108T检测仪的屏幕上，当信号强度超过设定门限时，产生声光报警，提醒工作人员特定信号异常。
二、设备结构：
108T检测仪机械性能优异，使用高品质铝合金外壳，结构坚固，抗跌落磕碰；手持部位设计有橡胶手柄，防滑防脱落，确保恶劣外部自然环境下的可用性；前面板有四个LED指示灯和一块7英寸彩色触摸显示屏，作为人机互动的窗口，它可呈现各种状态信息，完成参数设置，实时显示11个通道的信号强度，操作简便显示直观。

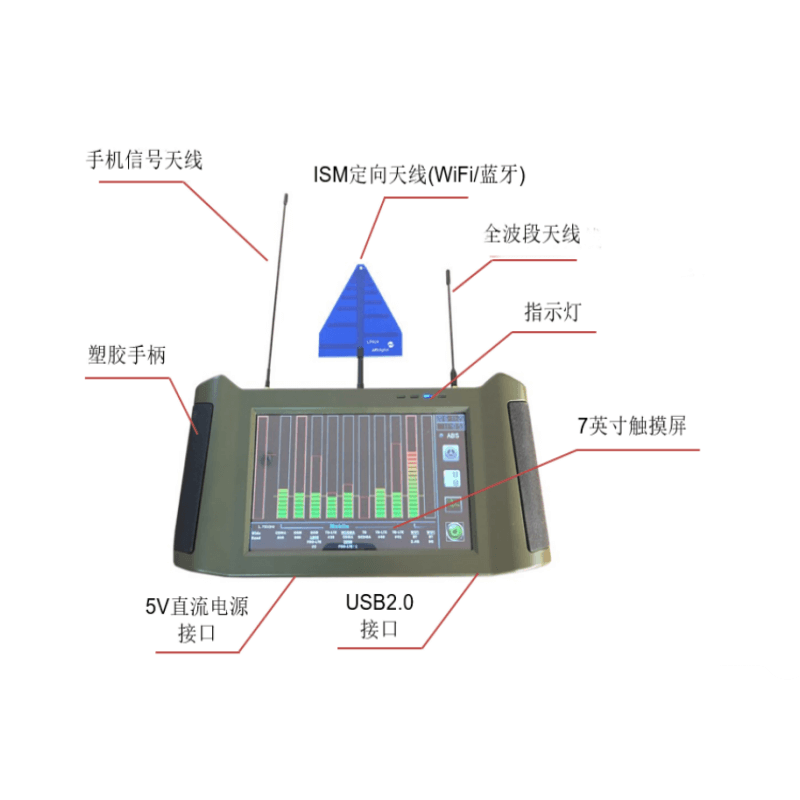

108T检测仪上方可连接全波段天线、ISM定向天线（2.4GHz和5GHz）和手机信号天线三个天线；左下方留有5V直流电源接口，可配合电源适配器使用，内置3200mAh容量的锂电池，可供检测仪不插电工作3小时；右下方提供USB2.0接口，工作人员可插入U盘，导出检测仪长时间工作产生的日志文件。

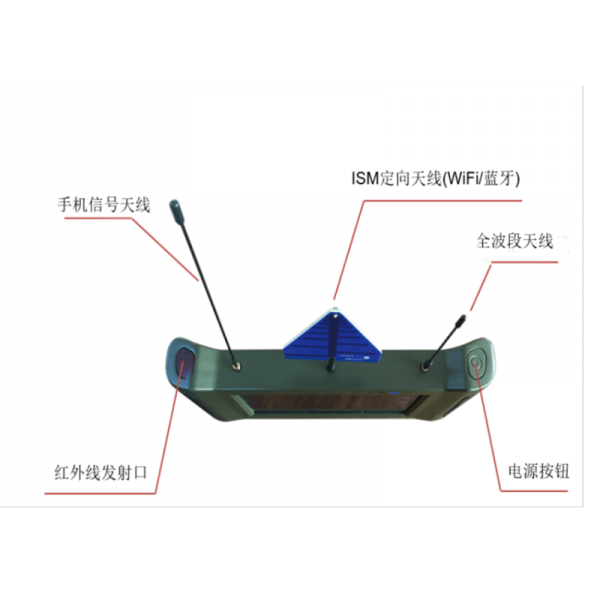

108T检测仪左右手柄上方分别设置有红外线发射口和电源按键。红外线发射窗口可遥控手机信号干扰设备（需另外采购），激活处于待机状态的移动终端，迫使其增大发射功率，方便检测仪的信号检测工作。电源按键是检测仪的硬件开关，按下后设备加电开机，开机状态下按动则下电关机。
108T检测仪结构紧凑，坚固耐用，外接天线可拆卸，轻巧便携，接口丰富，触摸式面板完成人机互动，操作简单。
三、多种多样的使用环境
108T检测仪采用铝合金外壳，坚固耐用，内部使用工业级的零部件，在恶劣的内外部环境下均可稳定可靠的工作，完成会议室、办公室、库房、医院、监狱等需要检测无线电信号的特定场所的检测工作。
它检测的10种信号种类，包括国内三大运营商所有制式的手机频段及WiFi和蓝牙信号，可以查找这些特定场所中的信号发射源，确保通信频段的无线电环境寂静安全。
108T检测仪还可用于检测交通工具中的无线信号发射源。对于交通工具中可能存在窃听、窃视和定位跟踪装置，这些装置均需要通过公用无线信道与控制端进行信息沟通，而108T检测仪可通过检测无线通信信号，查找异常发射源找出隐藏的窃听窃视装置。
四、简洁的人机互动界面
108T检测仪设备正面选用一块7英寸的触摸式彩色液晶显示面板作为操作与呈现的界面，既可以显示相关信号强度信息，又可以用手指直接进行参数设置与功能控制，操作自如，简洁明了。同时，显示面板右上方有4个LED指示灯，从左至右分别表示设备工作呼吸灯、检测状态指示灯、设备开机指示灯和充电指示灯。
按动设备右上方的电源按钮，设备加电开机，蓝色的设备开机指示灯LED亮起，主界面的欢迎信息闪过后，将会进入到图3界面，呈现出108T检测仪的主界面。
显示面板的右边栏由上方的日期时间信息栏、ABS状态栏、主菜单栏和右下角的检测功能启动按钮构成。日期时间信息栏显示当前的日期与时间信息，可以在参数设置中修订；ABS状态栏，指示当前的无线信号强度显示模式，有ABS模式（自适应量程）和非ABS模式（固定量程）选择，可在参数设置主菜单中修改。

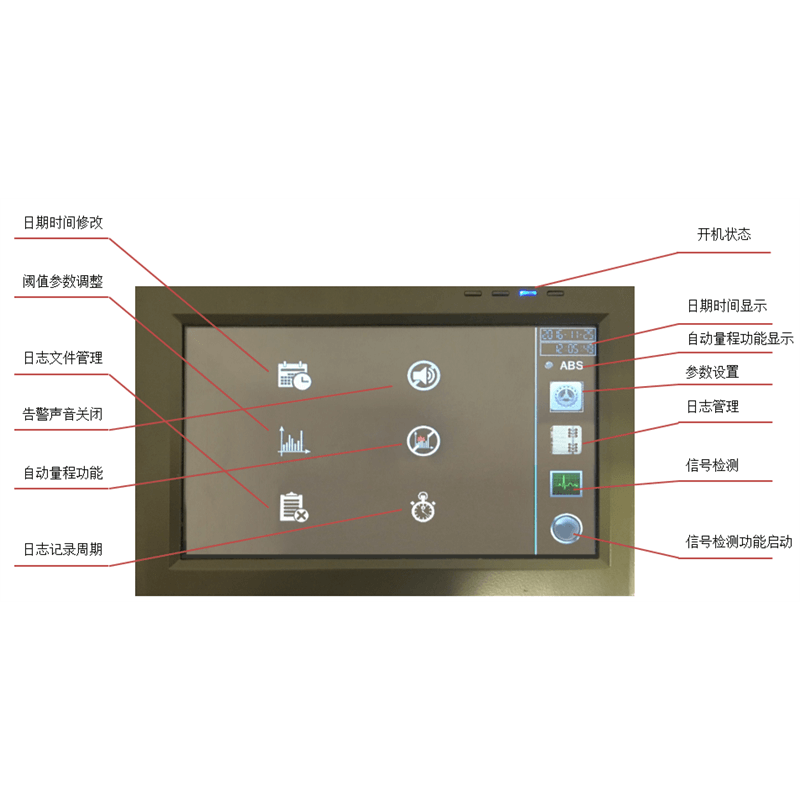

液晶界面的参数设置页面
主菜单包括参数设置、日志管理和信号检测。参数设置界面包括日期时间修改、阈值参数调整、日志文件管理、告警声音关闭、自动量程（ABS）功能和日志记录周期共六个子功能，所有操作均使用触摸屏直观点触完成。
“日期时间修改”可以调整设备中的日期和时间信息，“告警声音关闭”可以决定设备发生告警时是否发出告警声音。
“自动量程（ABS）功能”决定开启或关闭ABS（自动量程场强检测）。ABS模式开启时，信号检测界面显示的信号强度柱状图使用自适应量程，它根据信号强度选择最适合的量程；ABS模式关闭，则表示信号强度柱状图显示为固定量程，不会随着信号强度的变化而调整柱状图量程值。
“阈值参数调整”包括全波段检测阈值和通信信号检测阈值，全波段阈值指300MHz至10GHz全波信号检测强度的阈值，通信信号检测阈值指10个手机频段和ISM频段的信号阈值。检测到的无线电信号超过设定阈值时，108T检测仪会产生声光报警。
“日志文件管理”可以对所记录的日志进行备份或删除等操作方便日后对检测结果录入和填写检测报告；“日志记录周期”可以设置日志文件产生的周期，108T检测仪会在信号检测时，以设定周期记录检测信息，存储于设备中，便于后续分析和翻阅。
五、丰富的信号检测种类
108T检测仪可信号接收灵敏度达到-105dBm，检测覆盖区域半径10米左右（实际检测范围还需取决于信号强度和背景噪声环境等条件），通过配置高增益天线（需额外购买），区域半径可延伸至50米。
检测仪能够检测电磁波10MHz到10GHz频段信号的全波信号强度，并可通过带通滤波器针对性探测手机移动通信信号（国内）和WiFi、蓝牙信号（ISM频段），实现对11中无线电信号的检测，包括全波段、CDMA800M、GSM900M、GSM1800M、TD-LTE B38、WCDMA/CDMA2000M/FDD-LTE、TD-SCDMA、TD-LTE B40、TD-LTE B41，以及WiFi和蓝牙的工作频段ISM 2.4G和ISM 5G。
六、直观的视觉呈现方式
点击菜单的“信号检测”按钮进入检测界面后，点击右下角的“信号检测启动按钮”，该按钮由灰色变为绿色后，表明108T检测仪进入信号检测状态。

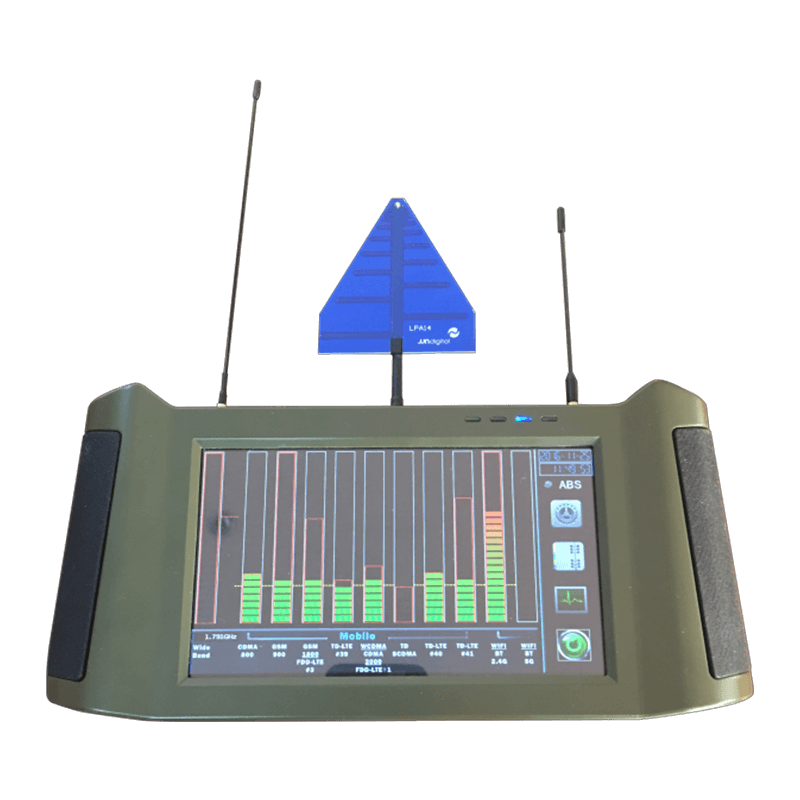

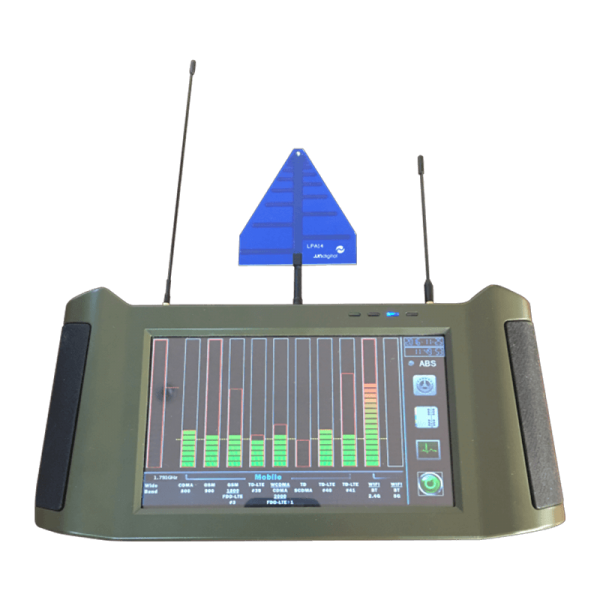

11种信号强度将会以柱状图的形式显示于设备的信号检测界面，分为Wide-Band全波段信号、移动通信信号和ISM（WiFi、蓝牙）信号三部分，涵盖11种无线电信号。
11种信号强度将会以柱状图的形式显示于设备的信号检测界面，分为Wide-Band全波段信号、移动通信信号和ISM（WiFi、蓝牙）信号三部分，涵盖11种无线电信号。
信号强度采用柱状图显示，信随着号强度的增大，柱体颜色逐渐由绿色渐变为红色，柱状图两侧的横线表明信号阈值，超过阈值则触发声光报警。同时，柱状图还引入历史最大值功能，红色框线位置即为此次检测开机后出现过的信号强度最大值。
信号强度显示界面的横轴使用信号名称进行标注，通俗易懂，不同于其它信号检测设备的频率值显示，无需工作人员熟记各种信号频段所对应的业务种类，降低工作人员使用门槛。
七、日志记录系统
108T检测仪提供日志保存机制，能够以设定的记录周期，同时统计11种信号的强度，形成日志文件，最多可记录三万条记录，实现长时间的无人值守监控。
发生告警或需要查看日志时，只需进入“日志管理”界面查询即可，或者插入U盘，将日志文件以EXCEL文件格式导出，在计算机上作进一步的整理与分析。
日志界面中包括每条记录的序号、日期时间、信号种类、信号频段，以及表示信号强度的简化柱状图。工作人员可以通过点触“导出日志”、“首页”、“页尾”、“上一页”和“下一页”功能，完成日志条例的便捷翻阅和查询。
八、组网功能
108T检测仪检测范围有限，一般覆盖最大半径10米至20米的区域（具体情况依环境而定），当面对整栋或整层楼宇的建筑物等大面积的环境时，单台108T检测仪难以完成任务，就需要发挥设备的组网工作，将多台设备用IP线路进行组网，形成一个无线电信号的检测网络，在中心服务器的管控下，协同一致完成检测任务。
使用IP通信线路，将部署在不同位置的108T检测仪与中心服务器连接起来，形成步调一致的无线电信号检测网络。工作过程中，中心服务器发送检测指令到每台设备，设备遵照指令开机检测，实时将信号强度信息回送，服务器汇集这些信息后，形成统一的全网络无线信号强度信息呈现图，并记录为日志保存，让工作人员可以一点指挥，全程监测，提升工作效率。
九、红外接口
某些制式手机的工作待机时，处于超低功率发射状态，只有在接收到基站的来电触发信令后，才会进入来话或去话的大功率发射状态。为了提升108T检测仪的检测质量，有必要通过手机信号干扰机制，触发手机进行大功率发射。108T检测仪的红外接口，为搭配使用手机信号干扰仪（匹配型号）提供了可能。

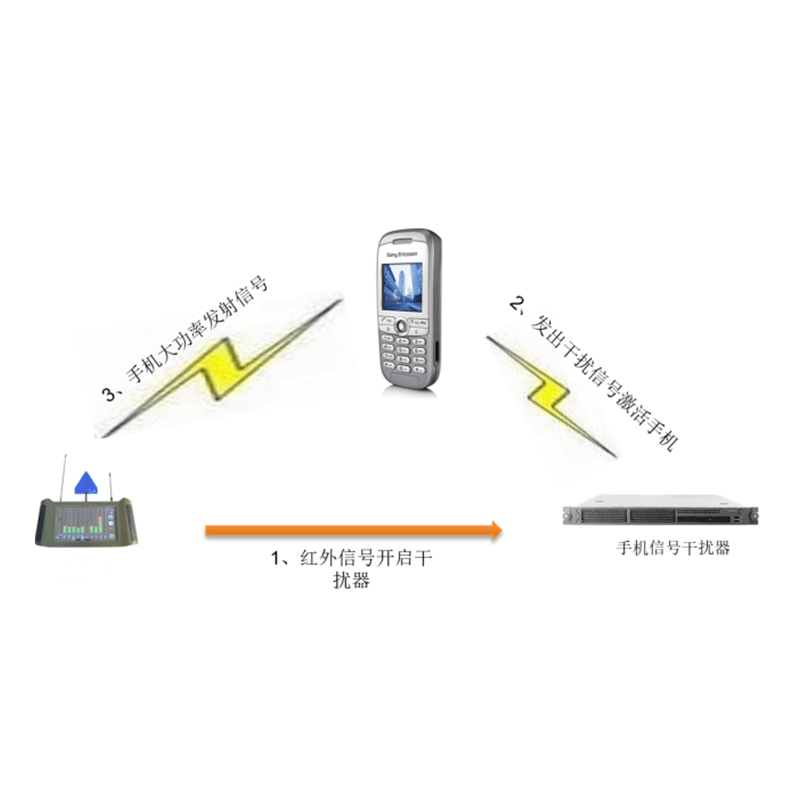

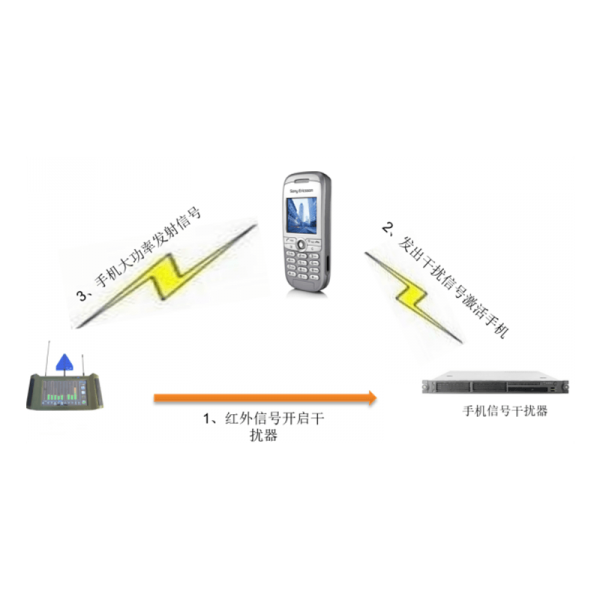

红外接口控制信号干扰器
工作人员开启108T检测仪和手机信号干扰器，108T检测仪用红外方式遥控的手机信号干扰器，对周边移动通信设备进行干扰和压制，迫使低功率发射设备增加发射功率，以达到检测低发射功率设备突发射频信号的目的。尤其适用于超低发射功率和长时间保持静默状态的移动终端的检测。
十、108T检测仪标准配件
1、5V直流适配器，可适用于110V～240V 交流供电环境
2、2 X全向和1×高增益定向天线
