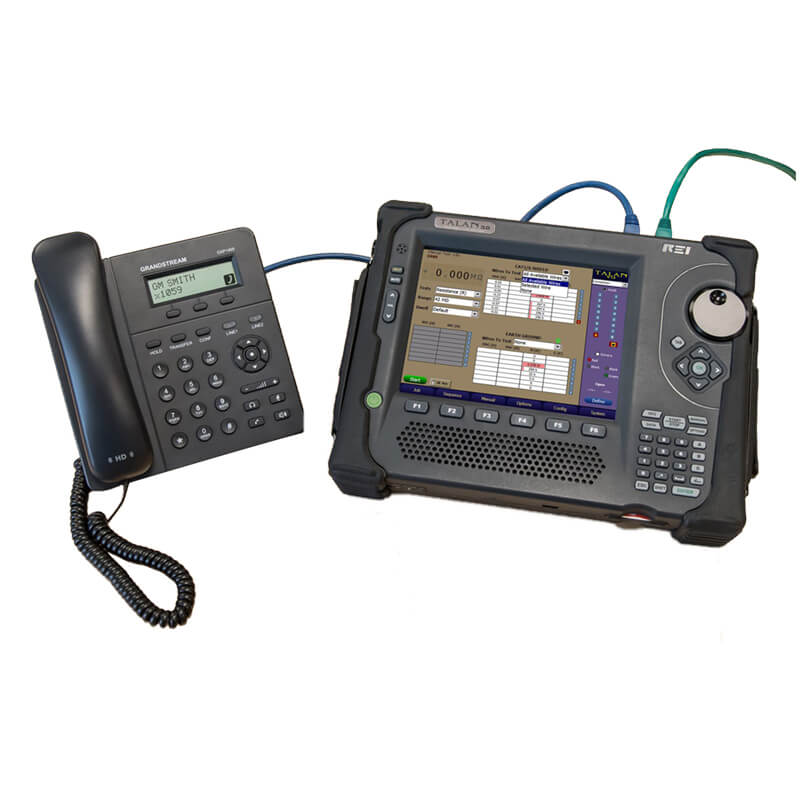

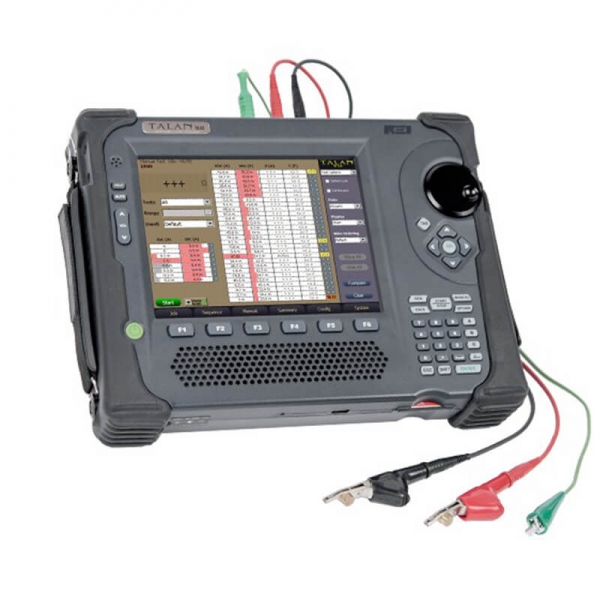

美国REI TALAN 3.0电话和线路分析仪

一、产品介绍

新一代TALAN 3.0电话和线路分析仪代表了先进的功能，可检测和定位数字、模拟和VoIP电话系统上的非法篡改和安全漏洞。 新硬件提供了测试双绞线对包括屏蔽和地面在内的现代电信威胁的能力。

高效：比较多条电话线上的多重测试结果，以快速识别威胁性异常情况

可用性：将多种对抗测试功能集成到一个设备中（电压，电流，电阻，电容，非线性结点检测，频域反射测量和数字解调技术）

便携性：仅重2.7公斤，数据可以导出进一步分析和报告

二、产品特点

u将多种测试功能整合到一台设备中自动内部配对切换矩阵对所有配对组合进行测试

u广泛的高级VoIP流量过滤功能可以更轻松地定位和识别可疑数据包信息

u正在申请专利的快速傅里叶变换（FFT）算法将网络流量转换为频谱视图，创建传统数据包列表中不易察觉的视觉可识别模式

u快速执行常用测试功能，包括：

²万用表测试（电压，电流，电阻，电容）

²射频宽带探测器（高达8 GHz）

²频谱分析仪（最高85 MHz）

²高增益音频放大器

²偏置发生器±80 VDC

²带有源输入的音频示波器（20 Hz至20 KHz）

u数字解调可用于确认电话线路没有通过音频

u频域反射计（FDR）检查线路上的抽头

u非线性结检测器（NLJD）功能可检测连接到线路的电子设备

u多测试数据库系统提供了对所有对组合进行测试的能力，存储了用于历史比较和比较 其他行的数据

三、应用场景

u技术监督对策（TSCM）

u反监视

u导线抽头检测

u电话线测试

u电话线路分析

u窃听侦测

u情报保护

u行政保护

u监视设备检测

u电子监视检测



四、规格/技术参数

1、控制系统

u主计算机：32位RISC处理器，520 MHz

u内部存储器：64 MB SDRAM（OS），64 MB Flash

u外部存储器：Compact Flash Type III，USB大容量存储器

2、数字I/O

u网络：用于IP数据包检测的10/100以太网控制器

uUSB：USB设备（A型）支持外接键盘，鼠标和USB大容量存储设备; USB主机（B型）以备将来使用

3、模拟I/O

u耳机输出：3.5毫米单声道连接器

u麦克风输入：3.5毫米单声道输入

4、用户界面

u硬键：6个软菜单键，5个按钮象限导航和其他专用键

u编码器：高分辨率光学编码器

u带触控笔的集成触摸屏

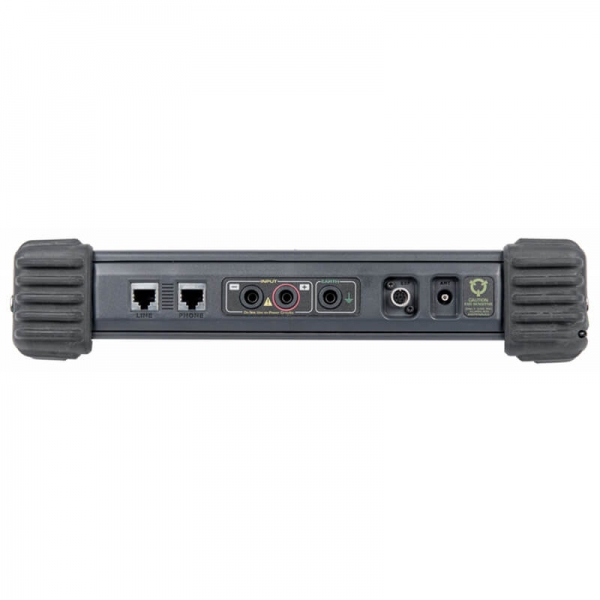

u测试输入：

u双MOD8：支持2,4,6和8线屏蔽模块电话插孔

u类型：标准套筒插座：环形，尖端和地球

uSMB RF输入：连接8 GHz宽带检测器的RF /天线

u扩展端口：支持与未来配件一起使用的通信和测量所有输入电隔离

5、射频系统

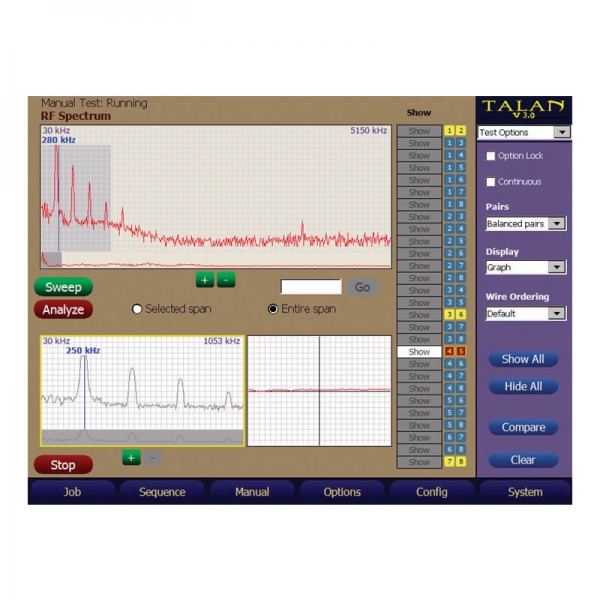

u频谱分析仪：

u双转换，超外差接收器

u频率范围：30 kHz至85 MHz

u扫描时间：2秒

u步长：1 kHz

u带宽：18 kHz

u灵敏度：-100 dBm

u宽带检测器：

uRF SMB输入：至8 GHz

u线路电平测试：100 kHz至600 MHz

u灵敏度：-65 dBm

6、数字多用表

u快速响应自动量程：500毫秒采样率

u交流/直流电压：0至250V最大值

uAC / DC电流：0至300mA最大

u电阻：0至42MΩ

u电容：50pF至40μF

7、偏航发电机

u光电隔离，直接数字控制：高电压DAC

u输出天花板：±80 V

u输出天花板（屏蔽）：±65VDC，±33VAC

u调制：固定电压或可变速率正弦波（10 Hz - 300 Hz）

8、AUDIO

u音频带宽：20 Hz - 20 KHz

u增益：高达80 dB的系统总增益（语音频段）

uAGC：数字控制的自动增益

u滤波器：模拟语音频带滤波器（300 Hz至3 kHz）

9、功率

u外部输入：15 VDC @ 3A

u通用电源：100-240 VAC，50-60 Hz

u可拆卸电池：Inspired Energy锂离子可充电电池型号Ni2040HD29，额定10.8V，8.7Ah，94Wh

10、机械参数

u尺寸：25.4厘米x 32.8厘米x 6.9厘米

u重量：2.7千克（含电池）

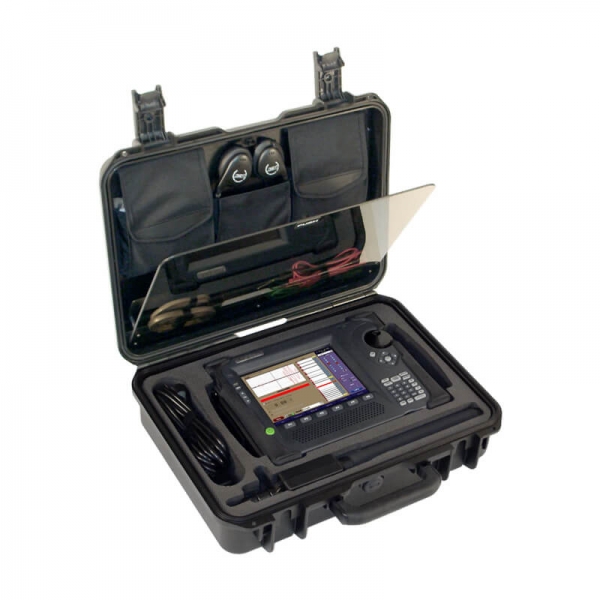

u表壳尺寸：49.5厘米x 37.8厘米x 13.7厘米

u包括附件在内的总重量：7.1千克

u工作温度：0°C至+ 50°C
