一、产品介绍

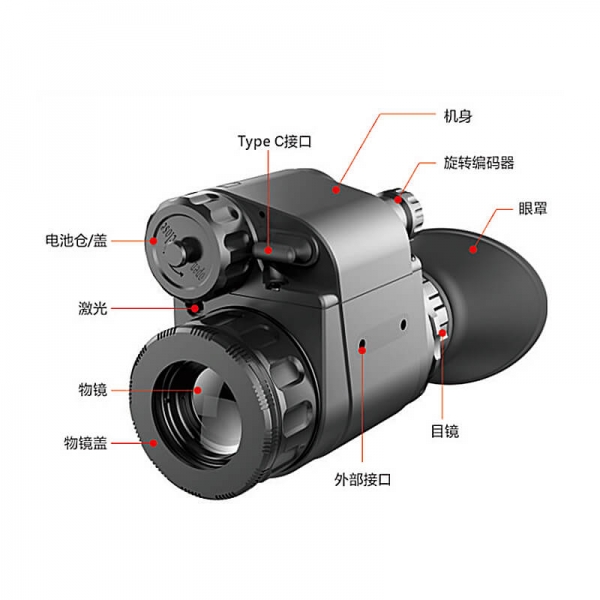

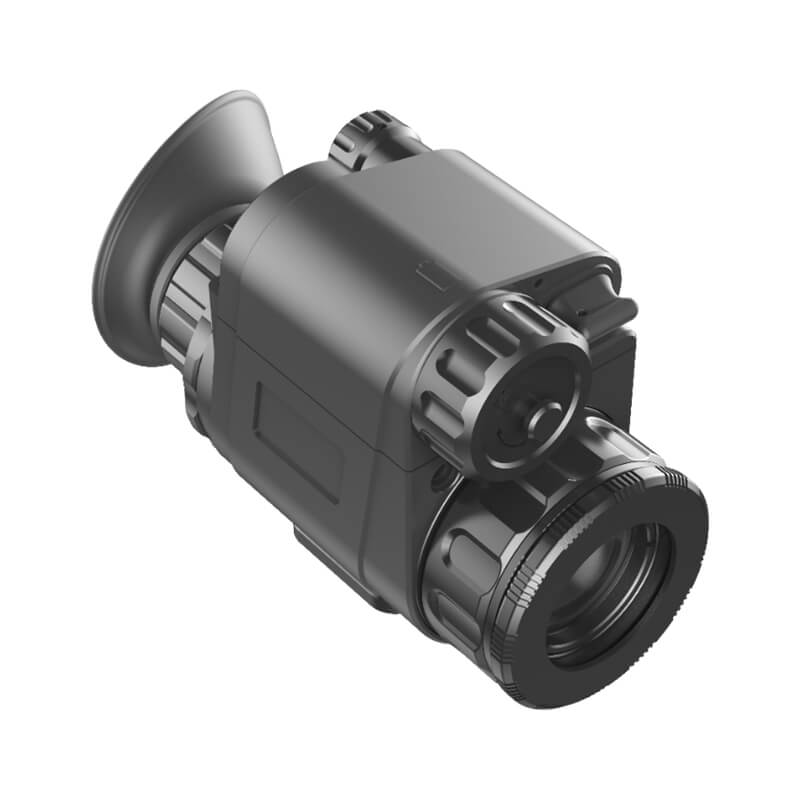

ZJSC-TG07是一款多用途头盔红外热像仪，内置陶瓷封装非制冷氧化钒红外探测器。具有体积小、重量轻、性能高、用途广等优势，并配备多种传感器，既可作为单目手持热像仪、红外热像瞄准镜随身携带，又可通过支架安装在头盔上作为穿戴设备使用，可广泛应用于侦查、安防、搜救、户外运动等各个领域。
二、适用范围：
在军事上的应用
1、特别是在黑暗的地方侦探时，利用热像仪可以有效地观测到敌方的潜伏情况，以便做好提防、战斗的准备；
2、在建筑行业的应用：通过非接触的方式测量建筑结构的表面温度状态，来检测外墙的剥离、空鼓等状况；
3、在石化行业的应用：通过红外热像仪，可以非常容易发现热点区域，从而采取措施，减少能量的浪费和保证正确的工艺温度

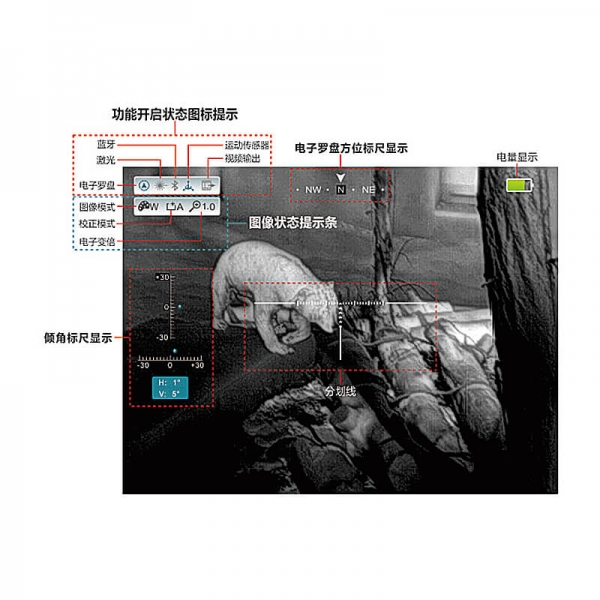

三、系统功能
● 图像校正：背景校正、快门校正；
● 图像模式：白热、黑热、红热、伪彩；
● 图像无级变倍：×1.0 ~ ×4.0；
● 图像亮度、锐度、对比度调节；
● 重力感应调整正向图像；
● 电子罗盘；
● 角度测量；
● 激光指示；
● 概率测距；
● 画中画功能；
● 蓝牙遥控器；
● 四种校枪模式；
● 自动待机；
● Type-C接口供电及数据传输；
● 输出PAL制模拟视频；
● 可扩展安装接口（皮轨、头盔）。
四、产品参数：
|
产品型号
|
ZJSC-TG07A
|
ZJSC-TG07B
|
|
探测器参数
|
||
|
分别率
|
384×288
|
640×512
|
|
像元尺寸
|
17μm
|
12μm
|
|
响应波段
|
8~14μm
|
8~14μm
|
|
NETD
|
≤60mK@25℃，f#1.0
|
≤60mK@25℃，f#1.2
|
|
MRTD
|
≤500mK@25℃，f#1.0
|
≤600mK@25℃，f#1.2
|
|
图像帧频
|
50Hz
|
50Hz
|
|
光学参数
|
||
|
镜头
|
19mm
|
25mm
|
|
调焦方式
|
手动
|
手动
|
|
视场角
|
19°×15°
|
17.5°×14°
|
|
无级变倍
|
1.0~4.0×
|
1.0~8.0×
|
|
出瞳距离
|
12mm
|
12mm
|
|
出瞳直径
|
5mm
|
5mm
|
|
视度调节
|
-4D~+3D
|
-4D~+3D
|
|
显示屏
|
||
|
类型
|
LCOS
|
LCOS
|
|
分辨率
|
1280×960
|
1280×960
|
|
附加功能
|
||
|
电子罗盘
|
√
|
√
|
|
运动传感器
|
√
|
√
|
|
激光（650nm）
|
√
|
√
|
|
概率测距
|
√
|
√
|
|
画中画
|
√
|
√
|
|
色板
|
黑热、白热、红热、伪彩
|
黑热、白热、红热、伪彩
|
|
遥控器
|
蓝牙遥控
|
蓝牙遥控
|
|
物理参数
|
||
|
电池
|
16340（推荐）/16650/CR123A
|
|
|
工作时间
|
16340——可工作2小时
16650——可工作4小时
CR123——待定
|
16340——可工作1.5小时
16650——可工作3小时
CR123——待定
|
|
工作温度
|
-10℃~+50℃
|
-10℃~+50℃
|
|
功耗
|
＜1500mW
|
＜2000mW
|
|
IP等级
|
IP67
|
IP67
|
|
重量(不含电池)
|
＜225g
|
＜245g
|
|
尺寸
|
121mm×70mm×45mm
|
128mm×70mm×45mm
|
|
外部接口
|
2*M3螺纹安装孔（2面）
|
2*M3螺纹安装孔（2面）
|
五、注事事项：
-
请使用正规的电池，使用后的电池不要随意丢弃或投入火中；
-
请使用正规的充电器，以防损坏产品；
-
禁止短路产品；
-
禁止将产品暴露在＞60℃的高温环境中；
-
禁止将产品投入火中。
